Вальцы гидравлические четырехвалковые W12
Выравнивание и позиционирование листа строго по заднему валку.
Зажим листа (при предустановленном безопасном давлении).
Лист перемещается как можно дальше назад между верхним и нижним валками для получения минимального плоского конца.
Описание
маркер

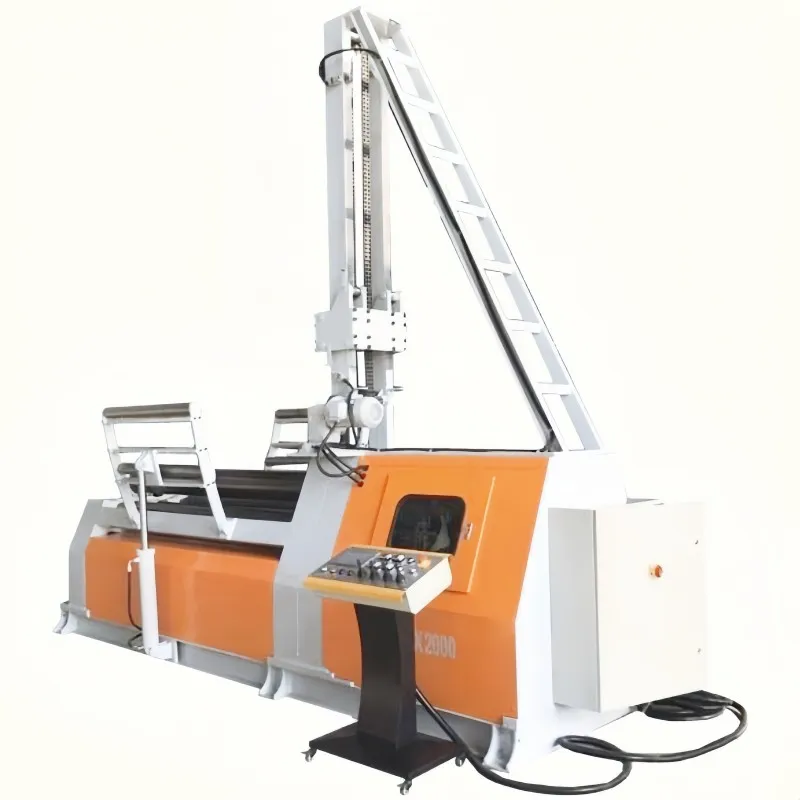

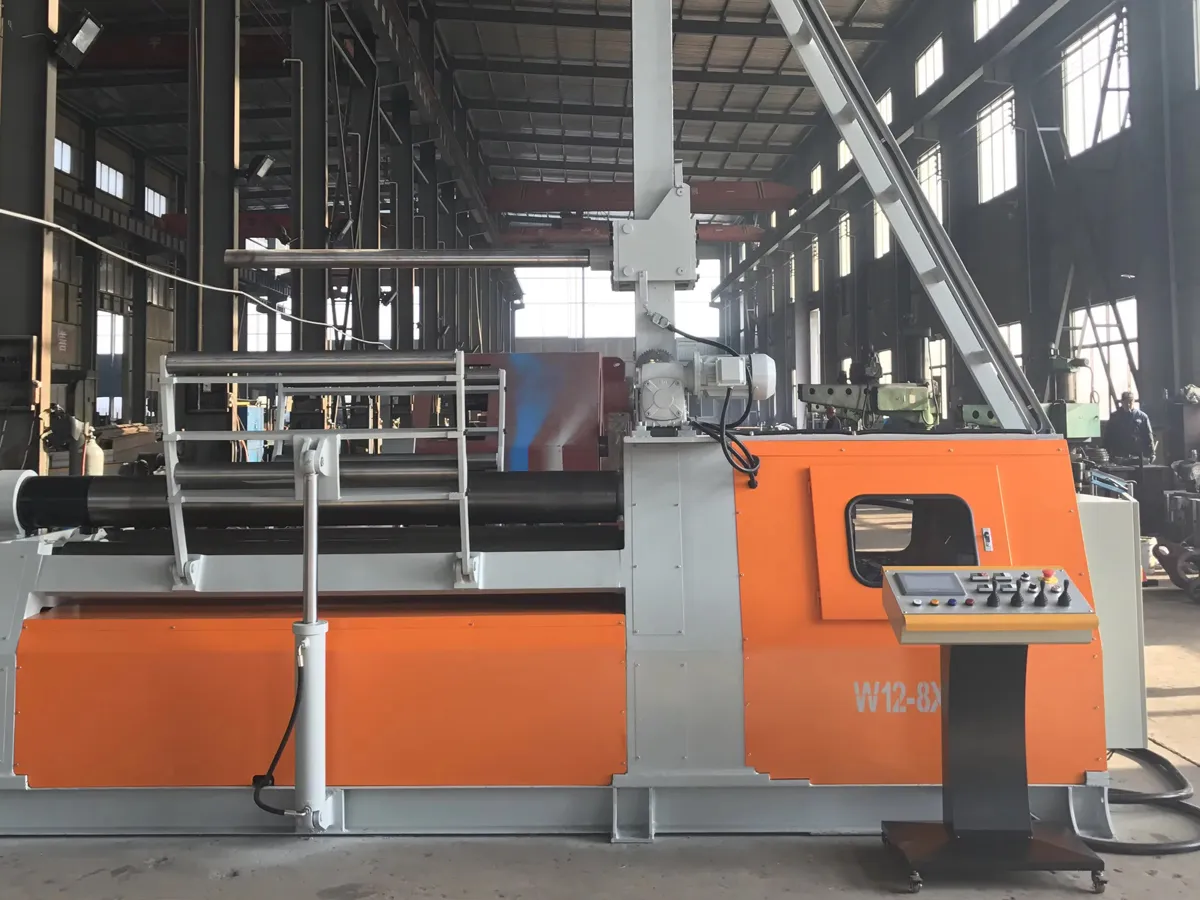

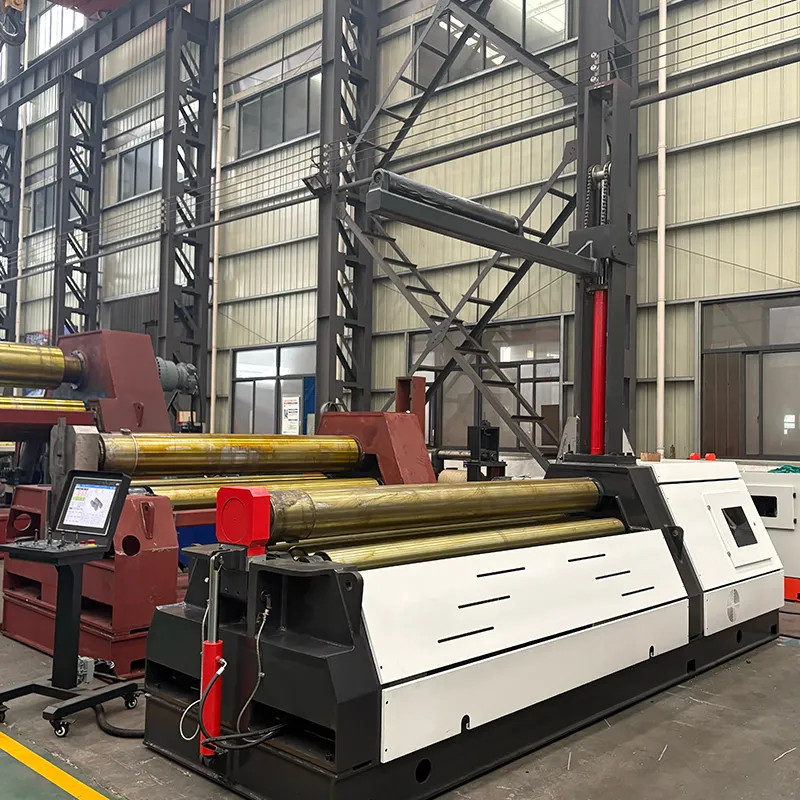

W12 Гидравлический листогибочный станок с 4 валками

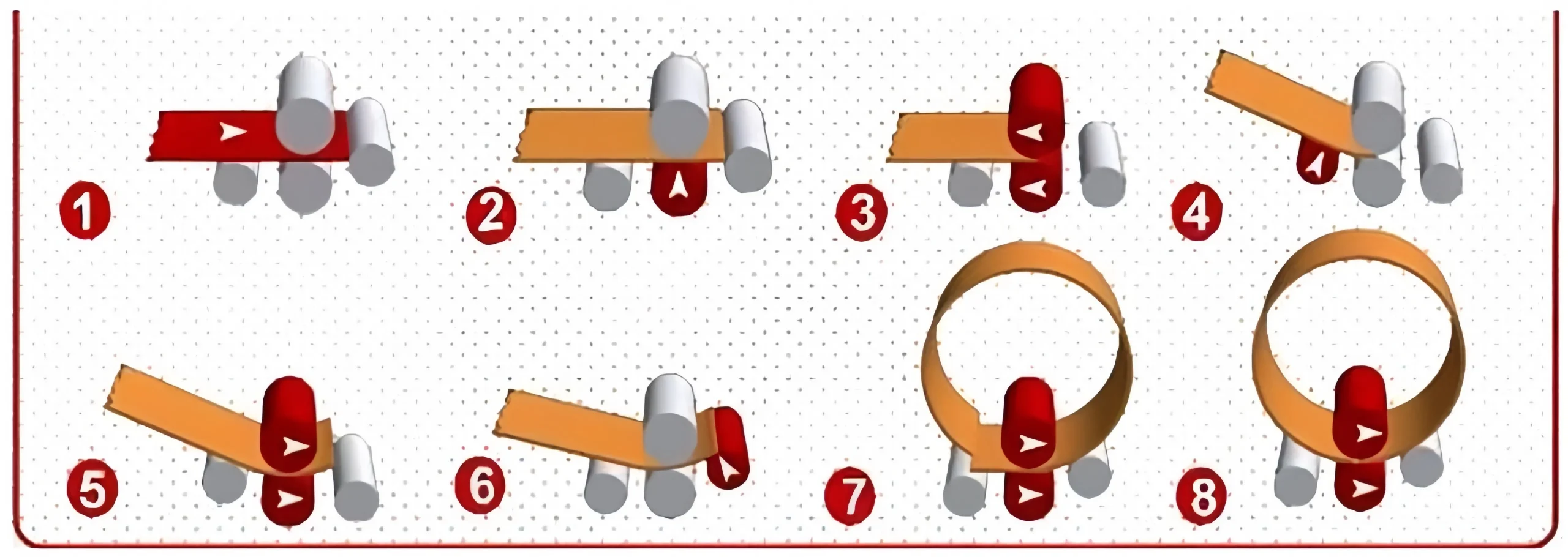

Процесс вальцевания
Выравнивание и позиционирование листа строго по заднему валку.
Зажим листа (при предустановленном безопасном давлении).
Лист перемещается как можно дальше назад между верхним и нижним валками для получения минимального плоского конца.
Боковой валок поднимается для гибки кромки листа (положение предварительного гиба).
Валки вращаются, подавая лист для закругления всей передней кромки.
Реверсирование боковых валков (передний валок опускается, задний валок поднимается).
Вращение валков с подачей листа для прокатки всей длины листа до требуемого диаметра.
Предварительный гиб задней кромки является автоматической функцией завершения процесса с продолжением подачи листа вперёд.
ПОЛНОСТЬЮ ЕВРОПЕЙСКИЙ ДИЗАЙН, ОБТЕКАЕМЫЙ ВИД
Конструкция наших станков полностью соответствует европейскому дизайну и имеет обтекаемый внешний вид. Рамы изготовлены из конструкционной сварной стали (СТ-45).
Валы валков, материалы и подшипники, используемые в производстве, соответствуют европейскому качеству. Максимальный крутящий момент станков очень высок.

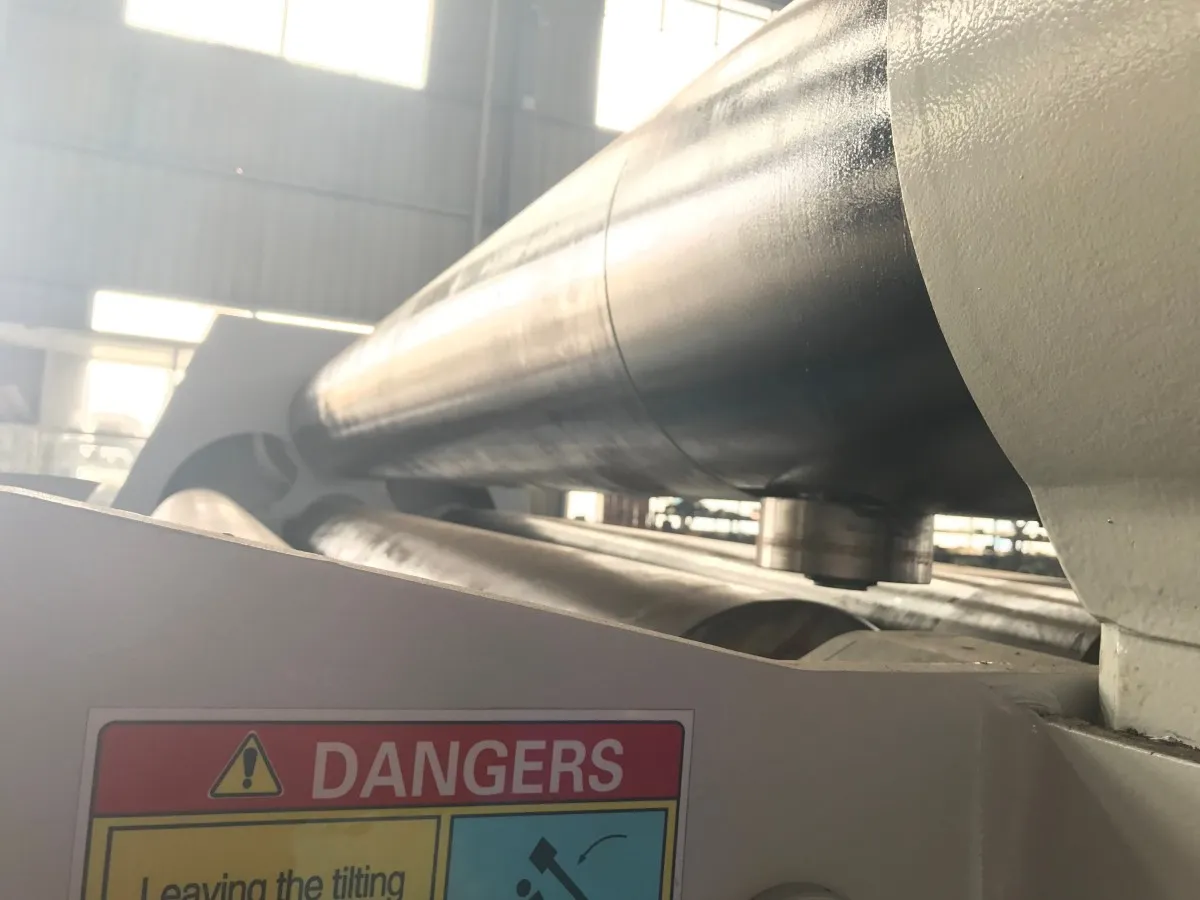

РАБОЧИЕ ВАЛКИ ИЗ ЛЕГИРОВАННОЙ СТАЛИ 42CRMO
Верхний валок бочкообразной формы в сочетании с опорными роликами позволяет осуществлять непрерывную гибку листа любой толщины.
Нижний и боковой валки приводятся в движение гидравлической системой (гидробак).
Формирование конуса: возможность изготовления конических деталей.
ГЛАВНЫЙ ДВИГАТЕЛЬ
Основная мощность: двигатели известных китайских брендов.

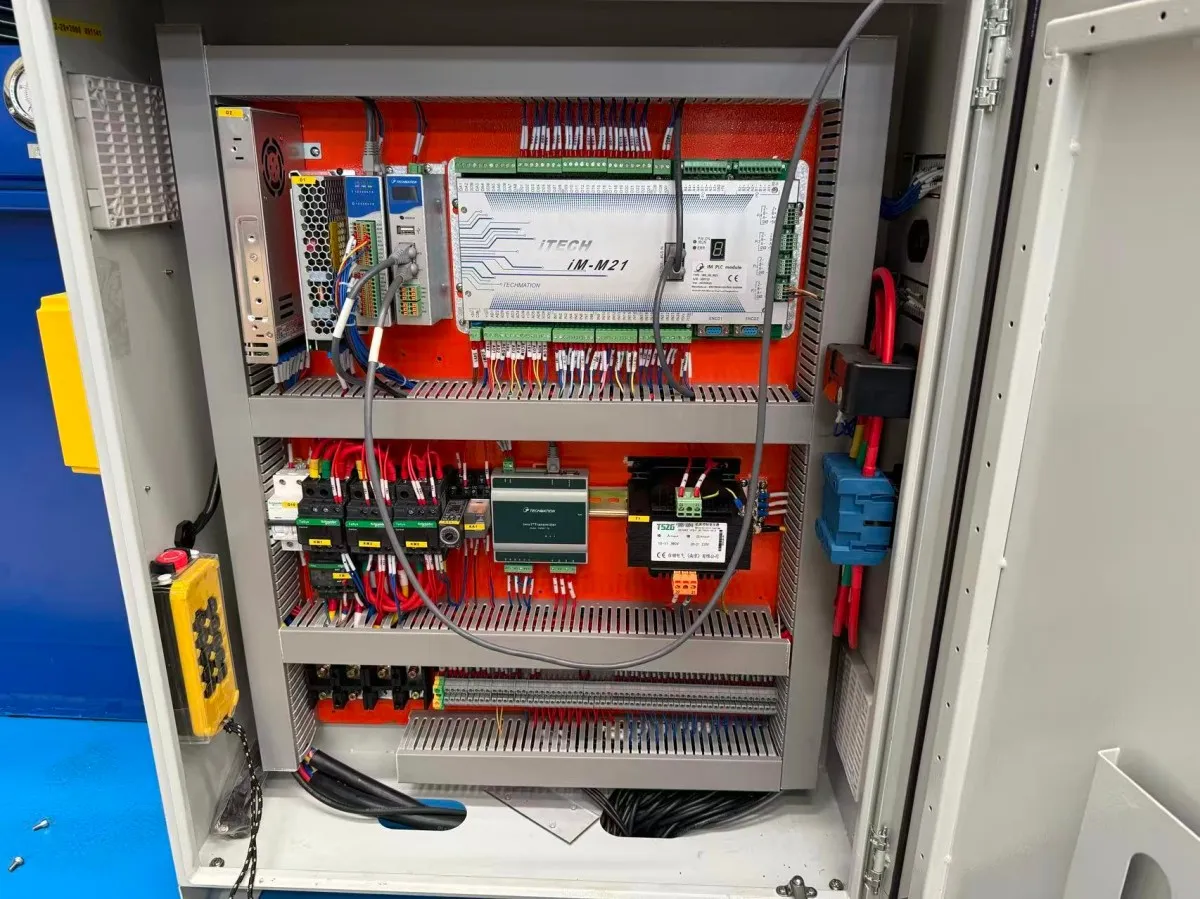

Основные электронные компоненты: производства Сименс (Германия).

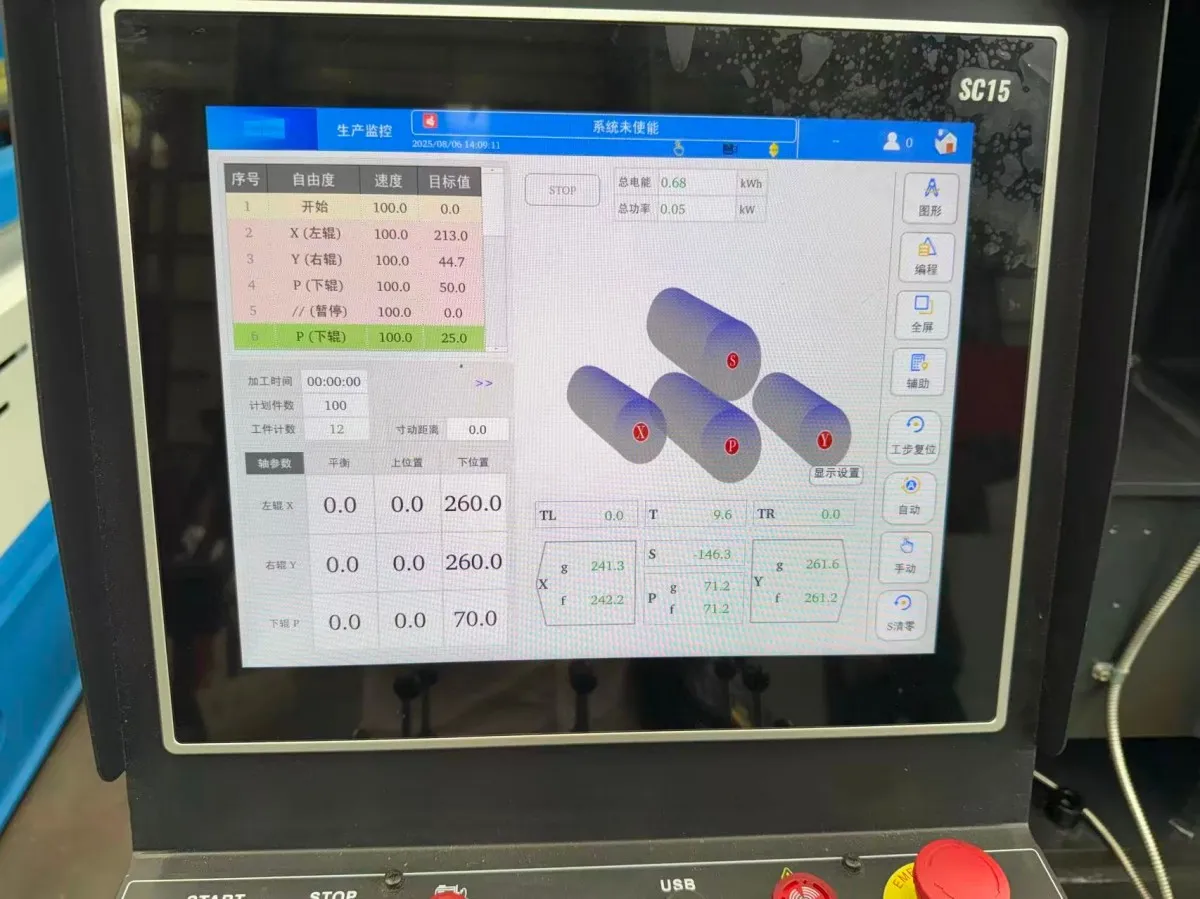

СИСТЕМА ЧПУ УПРАВЛЕНИЯ
Человеко-машинный интерфейс (HMI), интеллектуальное управление. Автокомпенсация, одиночное управление, высокая эффективность, безопасность и удобство.
Множество моделей на выбор, в том числе экономичная модель с числовым программным управлением.
Система ЧПУ обеспечивает синхронную работу нижнего и боковых валков станка.
До восьми этапов можно запрограммировать с помощью сенсорного экрана.

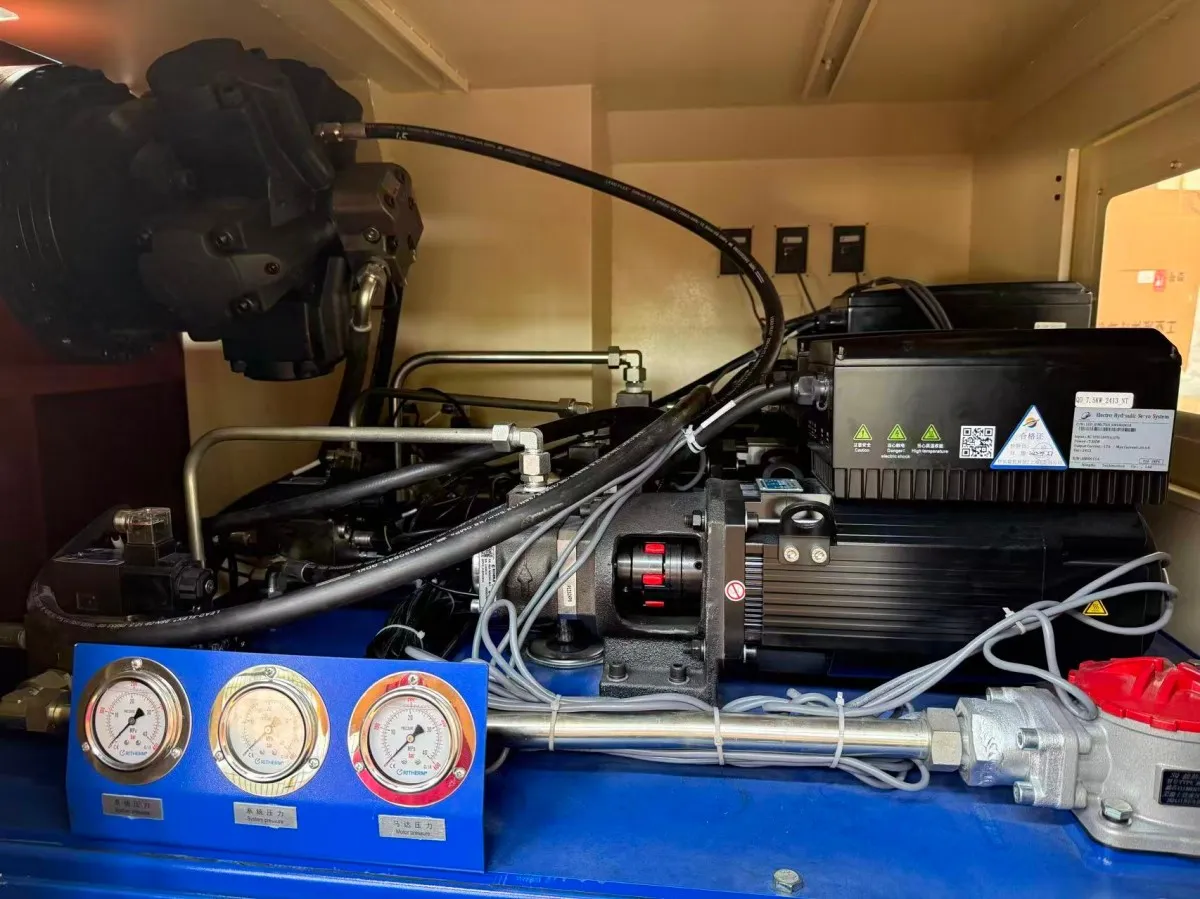

ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Благодаря эксклюзивной технологии она позволяет изготавливать конусы так же легко, как конкурирующие станки изготавливают цилиндры.
Исключает образование задиров на поверхности обечайки или валка, а также в большинстве случаев устраняет необходимость шлифовки кромки (закругления) на малом диаметре.
Клапаны Юкен производства Японии.
Четырёхвалковый гидравлический листогибочный станок с ЧПУ, серия W12
| Модель | Макс. толщина гибки | Толщина предварительной гибки | Макс. рабочая длина валков | Предел текучести | Диаметр верхнего валка | Диаметр нижнего валка | Диаметр бокового валка | Мощность главного привода |
| мм | мм | мм | МПа | мм | мм | мм | кВт | |
| W12-4x2000 | 4 | 3.5 | 2000 | 245 | 160 | 140 | 120 | 3 |
| W12-6x2000 | 6 | 5 | 2000 | 245 | 190 | 170 | 150 | 4 |
| W12-8x2000 | 8 | 6.5 | 2000 | 245 | 210 | 190 | 170 | 5.5 |
| W12-10x2000 | 10 | 8 | 2000 | 245 | 230 | 210 | 190 | 7.5 |
| W12-12x2000 | 12 | 10 | 2000 | 245 | 270 | 250 | 210 | 11 |
| W12-16x2000 | 16 | 13 | 2000 | 245 | 300 | 270 | 220 | 11 |
| W12-20x2000 | 20 | 16 | 2000 | 245 | 330 | 300 | 240 | 11 |
| W12-25x2000 | 25 | 20 | 2000 | 245 | 360 | 330 | 250 | 15 |
| W12-30x2000 | 30 | 25 | 2000 | 245 | 390 | 360 | 300 | 18.5 |
| W12-35x2000 | 35 | 28 | 2000 | 245 | 430 | 390 | 330 | 22 |
| W12-40x2000 | 40 | 32 | 2000 | 245 | 460 | 420 | 360 | 30 |
| W12-45x2000 | 45 | 36 | 2000 | 245 | 510 | 460 | 390 | 37 |
| W12-50x2000 | 50 | 40 | 2000 | 245 | 550 | 510 | 420 | 45 |
| W12-4x2500 | 4 | 3.5 | 2500 | 245 | 190 | 170 | 150 | 4 |
| W12-6x2500 | 6 | 5 | 2500 | 245 | 210 | 190 | 170 | 5.5 |
| W12-8x2500 | 8 | 6.5 | 2500 | 245 | 230 | 210 | 190 | 7.5 |
| W12-10x2500 | 10 | 8 | 2500 | 245 | 270 | 250 | 210 | 11 |
| W12-12x2500 | 12 | 10 | 2500 | 245 | 300 | 270 | 220 | 11 |
| W12-16x2500 | 16 | 13 | 2500 | 245 | 330 | 300 | 240 | 11 |
| W12-20x2500 | 20 | 16 | 2500 | 245 | 360 | 330 | 250 | 15 |
| W12-25x2500 | 25 | 20 | 2500 | 245 | 390 | 360 | 300 | 18.5 |
| W12-30x2500 | 30 | 25 | 2500 | 245 | 430 | 390 | 330 | 22 |
| W12-35x2500 | 35 | 28 | 2500 | 245 | 460 | 420 | 360 | 30 |
| W12-40x2500 | 40 | 32 | 2500 | 245 | 510 | 460 | 390 | 37 |
| W12-45x2500 | 45 | 36 | 2500 | 245 | 550 | 510 | 420 | 45 |
| W12-50x2500 | 50 | 40 | 2500 | 245 | 610 | 560 | 450 | 55 |
| W12-4x3000 | 4 | 3.5 | 3000 | 245 | 210 | 190 | 170 | 5.5 |
| W12-6x3000 | 6 | 5 | 3000 | 245 | 230 | 210 | 190 | 7.5 |
| W12-8x3000 | 8 | 6.5 | 3000 | 245 | 270 | 250 | 210 | 11 |
| W12-10x3000 | 10 | 8 | 3000 | 245 | 300 | 270 | 220 | 11 |
| W12-12x3000 | 12 | 10 | 3000 | 245 | 330 | 300 | 240 | 11 |
| W12-16x3000 | 16 | 13 | 3000 | 245 | 360 | 330 | 250 | 15 |
| W12-20x3000 | 20 | 16 | 3000 | 245 | 390 | 360 | 300 | 18.5 |
| W12-25x3000 | 25 | 20 | 3000 | 245 | 430 | 390 | 330 | 22 |
| W12-30x3000 | 30 | 25 | 3000 | 245 | 460 | 420 | 360 | 30 |
| W12-35x3000 | 35 | 28 | 3000 | 245 | 510 | 460 | 390 | 37 |
| W12-40x3000 | 40 | 32 | 3000 | 245 | 550 | 510 | 420 | 45 |
| W12-45x3000 | 45 | 36 | 3000 | 245 | 610 | 560 | 480 | 55 |
| W12-50x3000 | 50 | 40 | 3000 | 245 | 670 | 620 | 520 | 75 |
