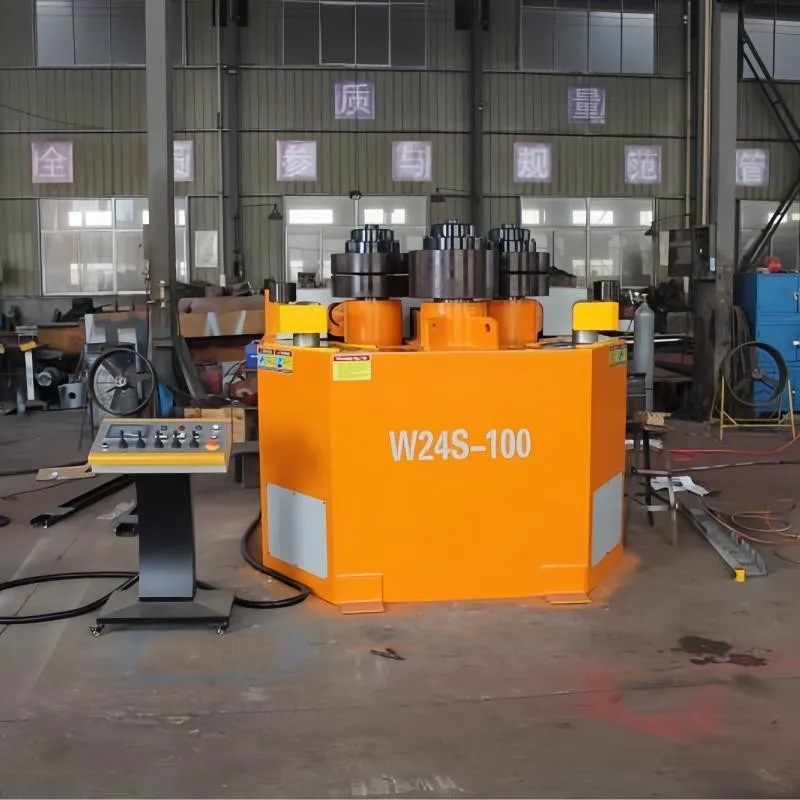

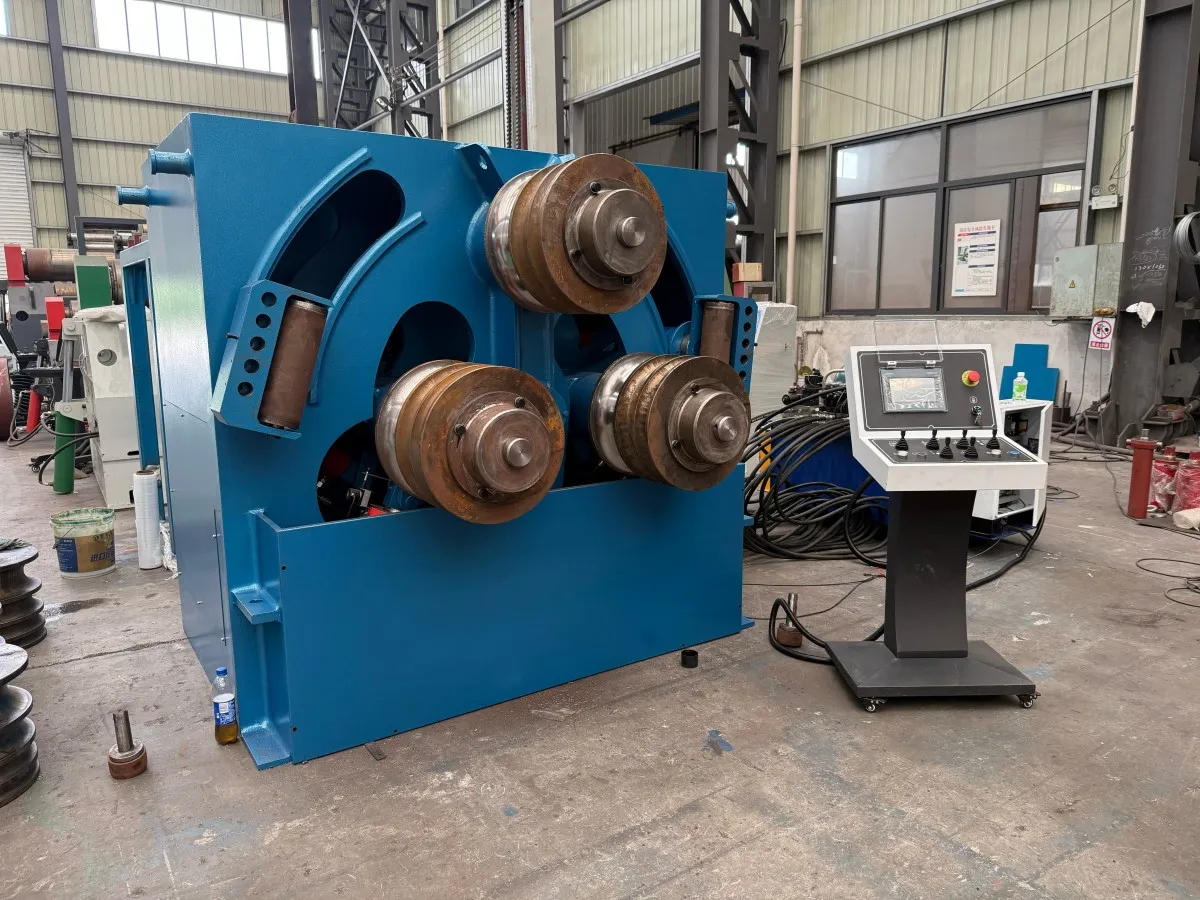

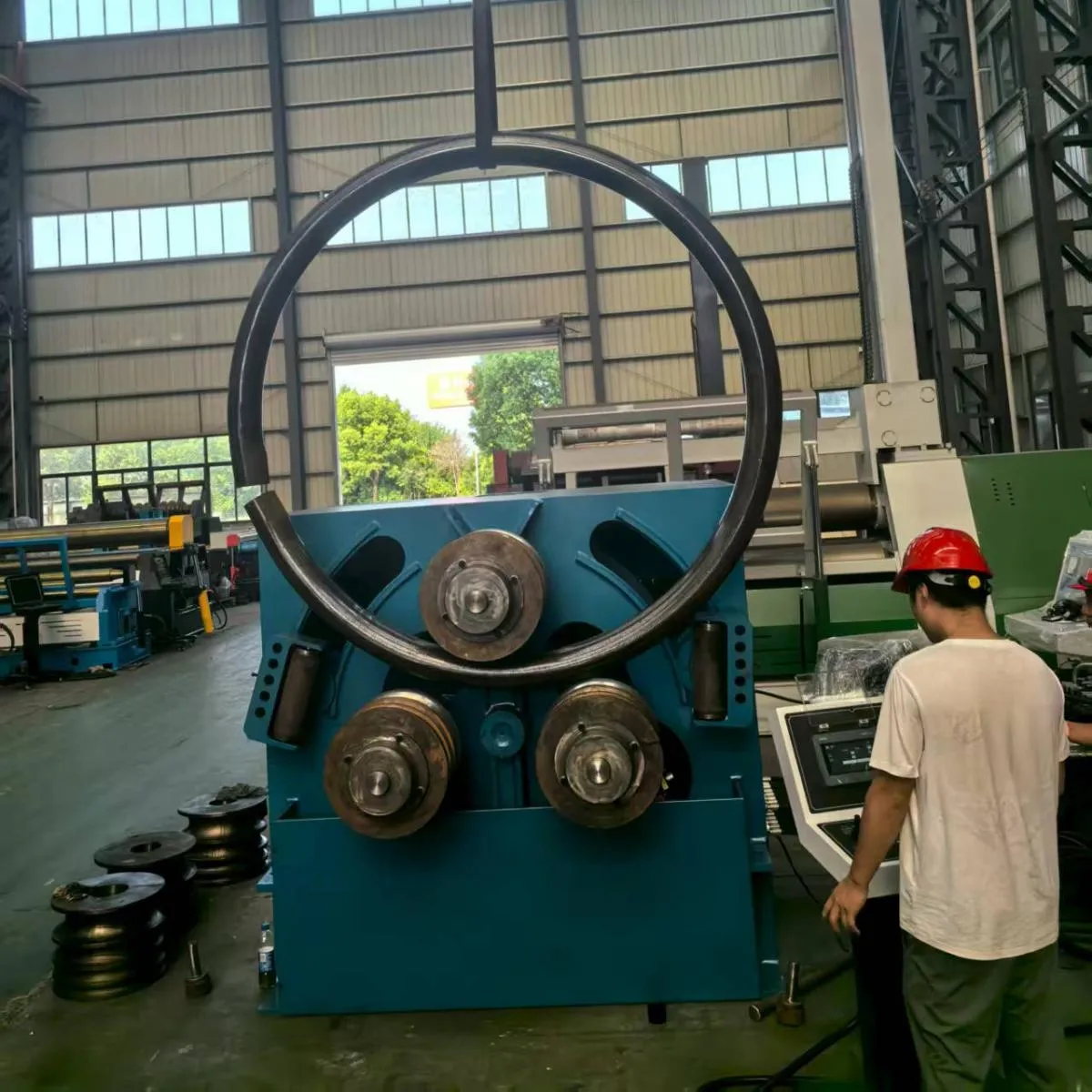

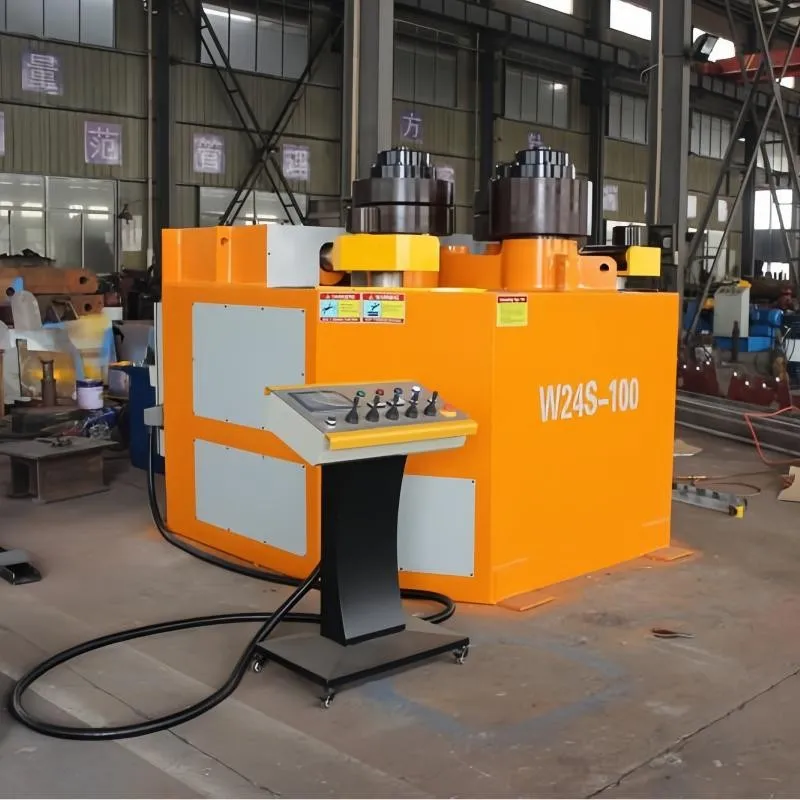

Профилегибочный станок W24S
Описание продукта
Профилегибочный станок, производимый нашей компанией, является высокоэффективным оборудованием для гибки профилей, подходящим для обработки различных видов профилей, таких как швеллеры, уголки, двутавровые балки, тавры, полосовая сталь, квадратные и круглые трубы и другие. Станок способен выполнять предварительную гибку концов профиля и формировать их в окружности, кольца, дуги, спирали и другие изделия. Оборудование широко применяется в аэрокосмической промышленности, нефтехимии, гидроэнергетике, судостроении, автомобилестроении, машиностроении, металлоконструкциях и других отраслях.
Структура
1.Индивидуальные гибочные инструменты
Гибочные ролики или оснастка могут быть изготовлены по индивидуальным требованиям заказчика с учётом внешних размеров профиля. Благодаря термической обработке (отпуск и закалка) они обладают оптимальной поверхностной твёрдостью и износостойкостью.
2.Функция предварительной гибки
Два нижних ролика могут вращаться вокруг фиксированного центра, что позволяет выполнять предварительную гибку профиля.
3.Система точного позиционирования
Станок оснащён датчиком перемещения (линейная шкала), который обеспечивает точный контроль и отображение положения двух нижних роликов на панели управления. Точность позиционирования достигает ±0,15 мм.
4.Гидравлическое управление направляющими
Три оси направляющих роликов (вперёд-назад | вверх-вниз | влево-вправо) приводятся в действие гидроцилиндрами и управляются с пульта, что обеспечивает удобный контроль деформации и точности прокатки профиля.
5.Индивидуальный привод роликов
Каждый из трёх роликов имеет независимый гидравлический привод и может вращаться как по часовой, так и против часовой стрелки.
6.Гидравлическая силовая установка
Все движения роликов обеспечиваются гидравлической станцией.
7.Универсальность обработки
Профилегибочный станок выполняет операции в горизонтальном и вертикальном направлениях.

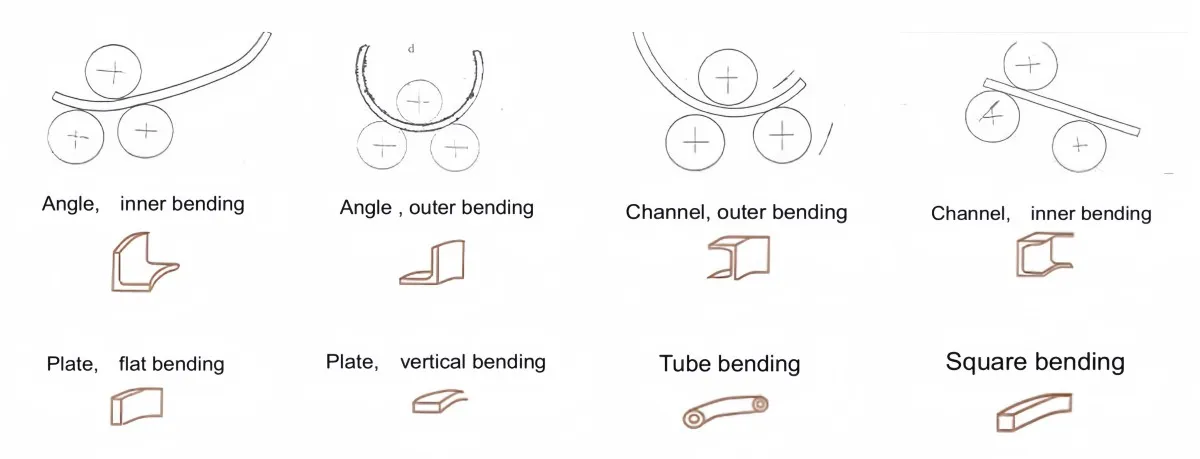

Он может выполнять предварительную гибку, и его технологический процесс выглядит следующим образом:
Угол, внутренний изгиб |
Макс. размер сечения |
Угол, внешний изгиб |
Макс. размер сечения |
Канал, внешний изгиб |
Размер канала |
Канал, внутренний изгиб |
Размер канала |
Плита, плоский изгиб |
Макс. Размер сечения |
Плита, вертикальный изгиб |
Макс. Диаметр сечения. |
Трубная гибка |
Макс. Размер сечения |
Гибка стержней |
Макс. Размер сечения |
Квадратная гибка |
Макс. Размер сечения |

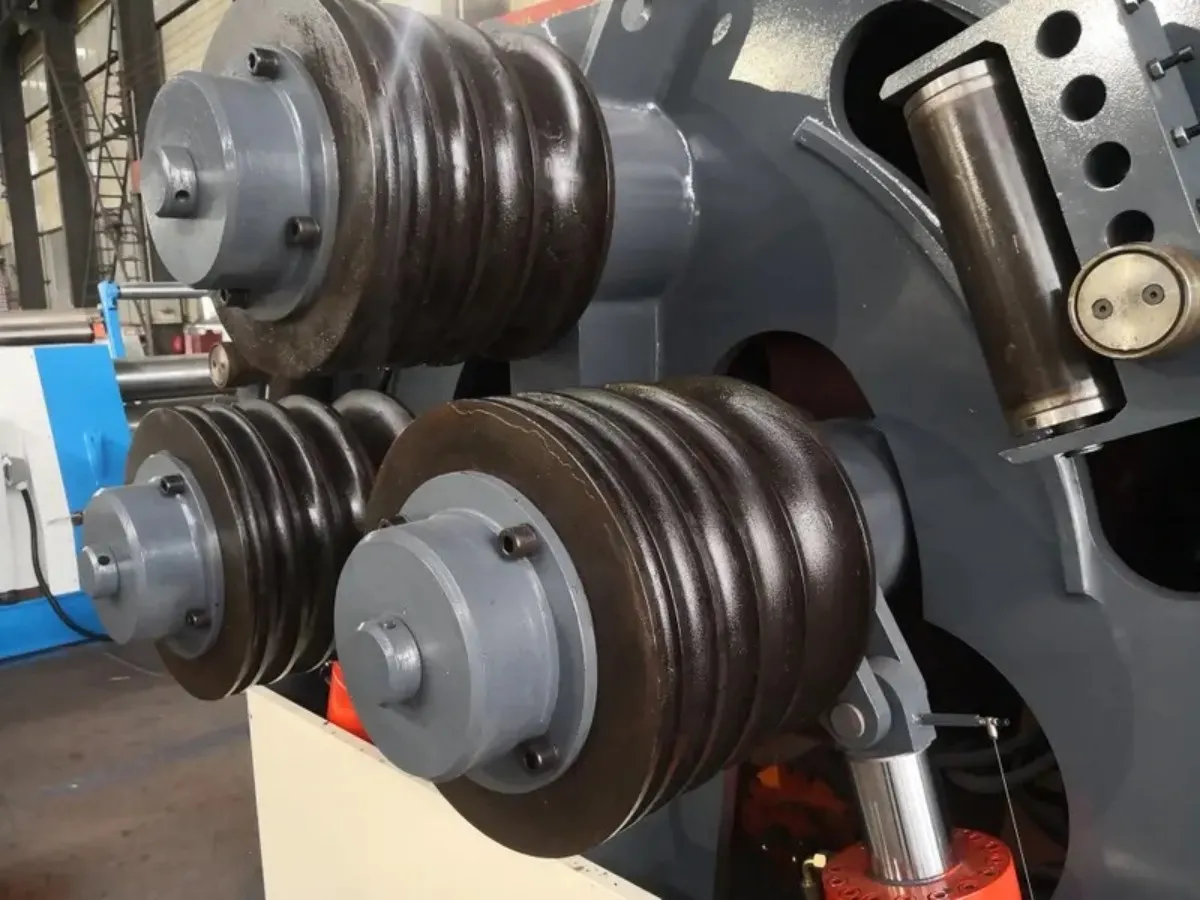

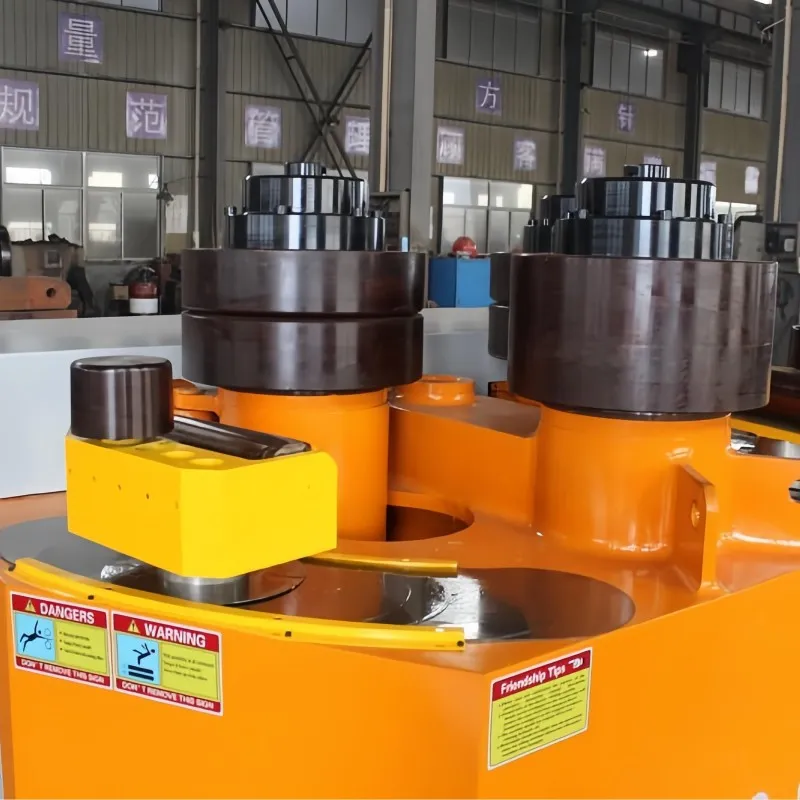

РОЛИКИ
Верхний ролик зафиксирован, два нижних ролика перемещаются по дуге вокруг фиксированного центра.
Они могут подниматься и опускаться как отдельно, так и одновременно.
Боковые направляющие ролики обеспечивают высокое качество гибки асимметричных сечений.
Три приводных ролика оснащены гидравлическими двигателями, что исключает проскальзывание и позволяет гнуть даже более тонкие материалы.

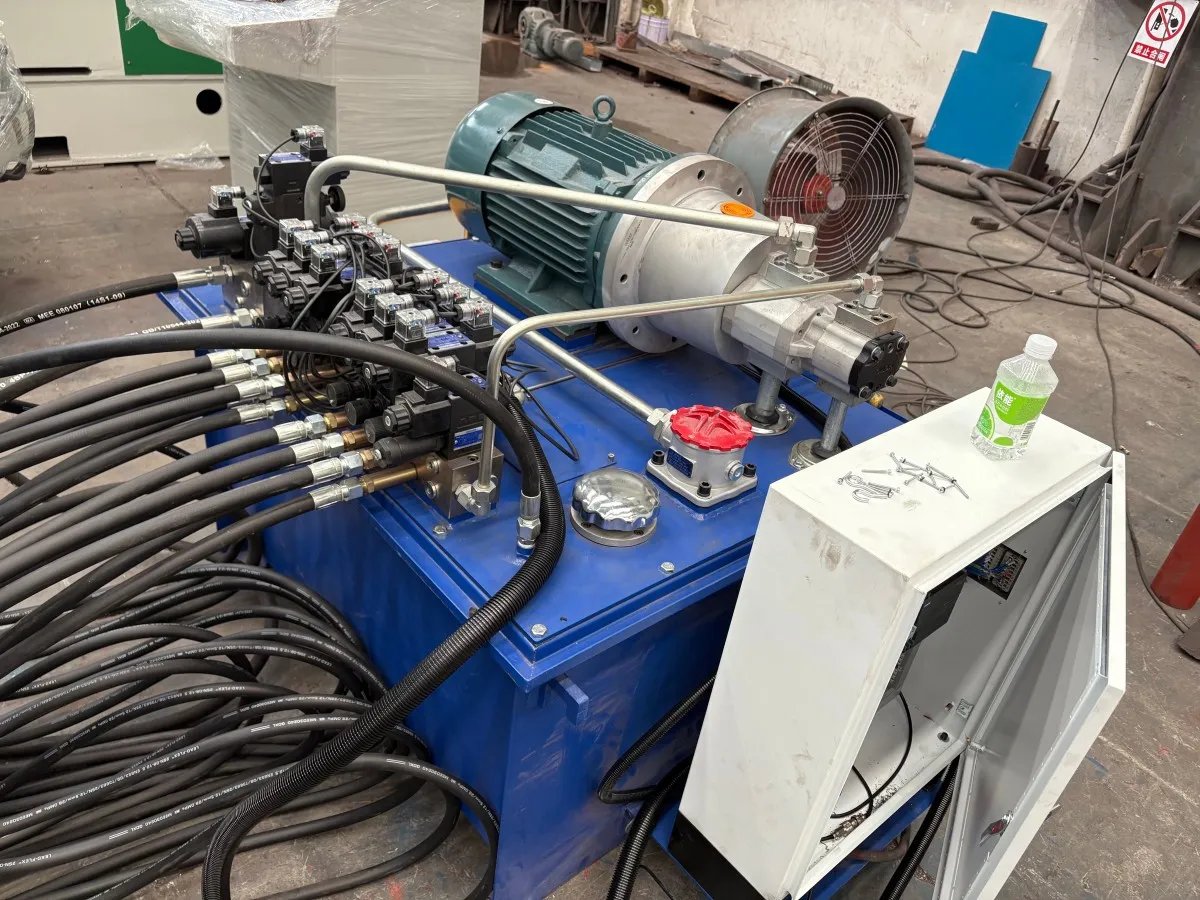

ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Полностью гидравлическая передача
Станок использует гидравлическое прессование, благодаря чему обеспечивается высокое давление и стабильность работы.
Гидравлические направляющие ролики.
ГЛАВНЫЙ ДВИГАТЕЛЬ
Главный приводной узел включает в себя основной электродвигатель, редуктор и другие компоненты.

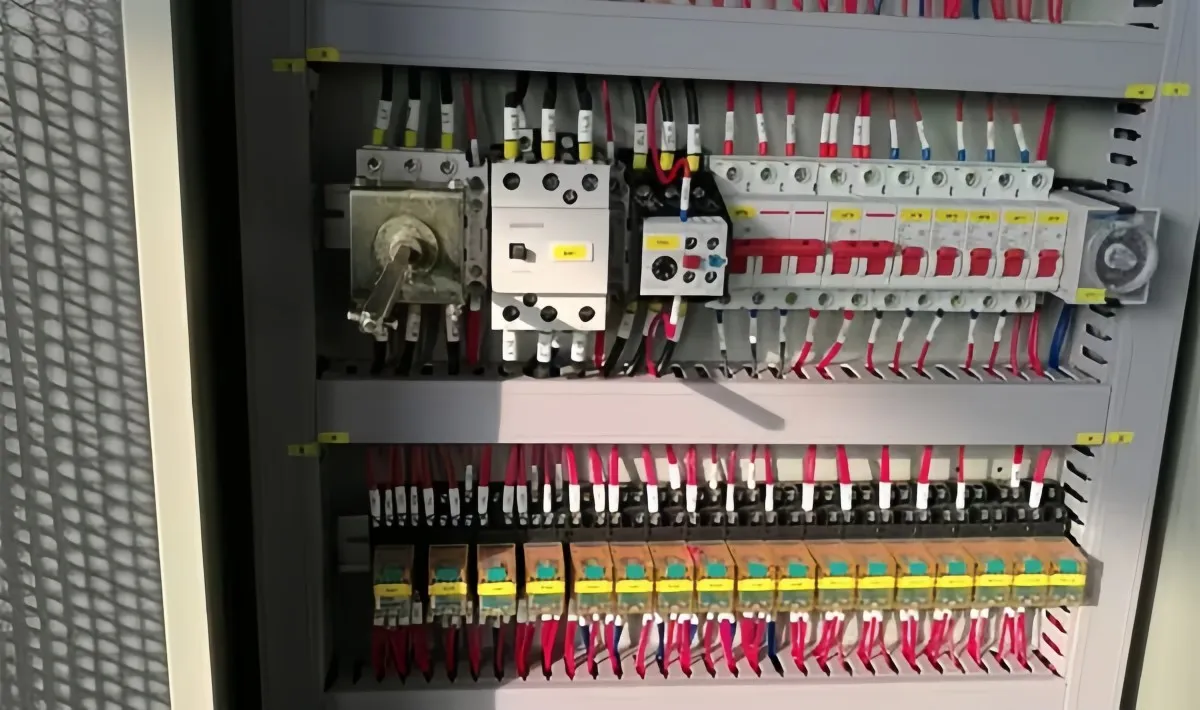

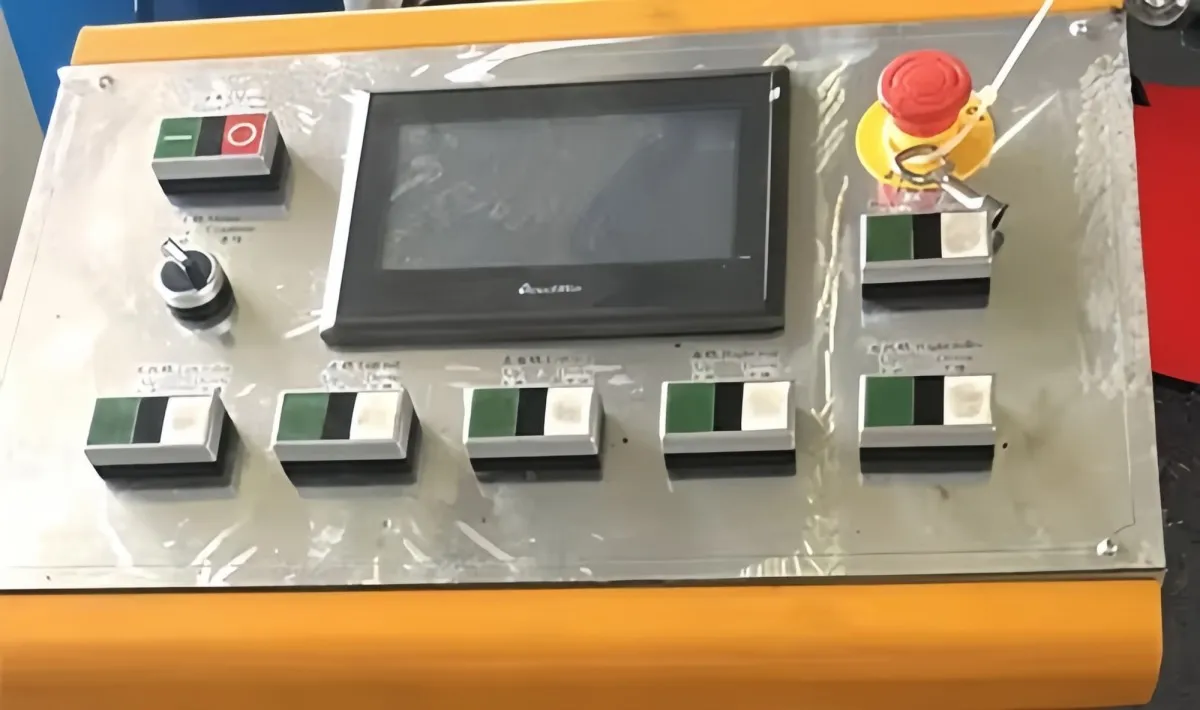

СИСТЕМА УПРАВЛЕНИЯ
На пульте управления установлены индикаторы движения каждой части.

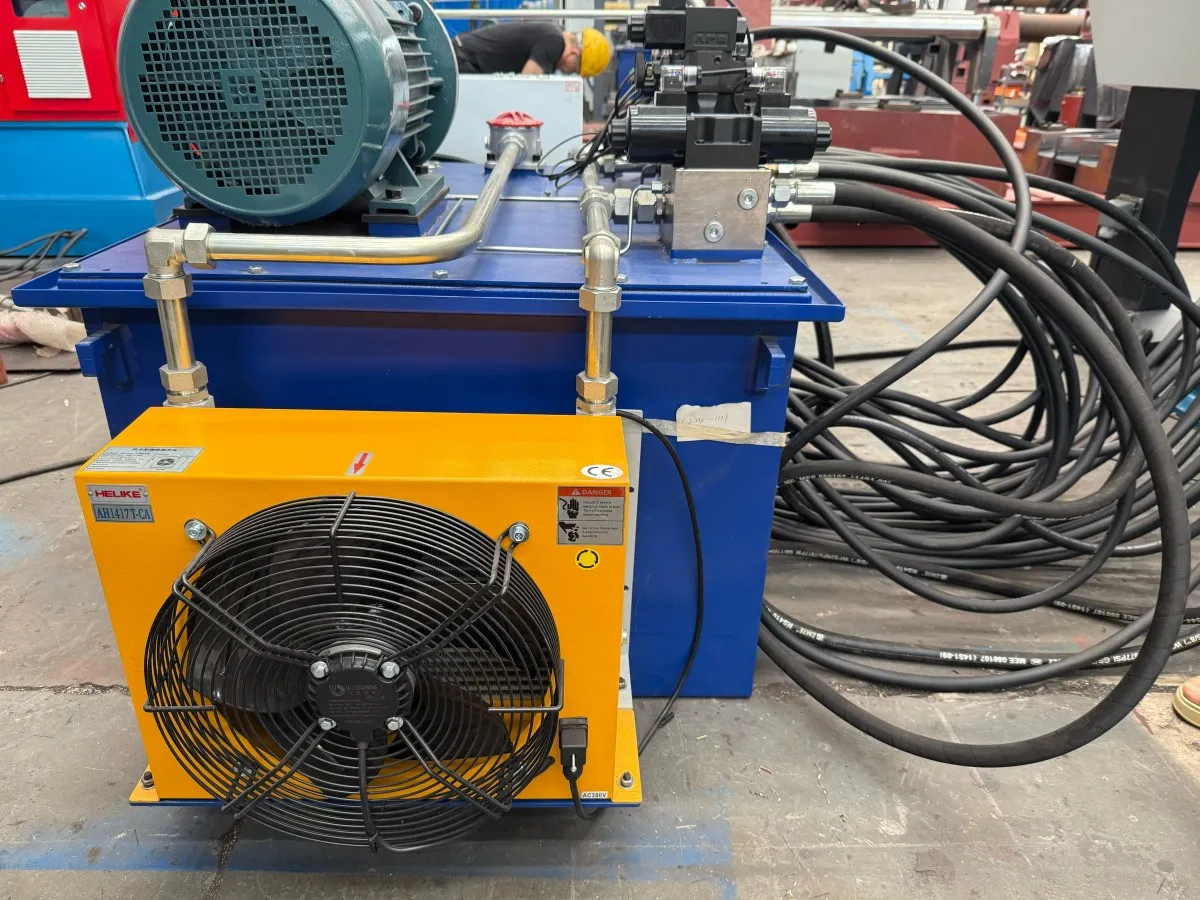

Охлаждение
